pfSense: Konfigurieren eines transparenten Squid Web Proxy mit Multi-WAN Links

Zuletzt aktualisiert am: 04.02.2014

Wichtiger Hinweis zur pfSense Version 2.1:

04.02.2014: Es scheint das Load Balancing mit aktiviertem Squid bei vielen gar nicht mehr funktioniert. Die Failover-Konfiguration funktioniert jedoch ohne Probleme mit dem Squid Proxy. Siehe pfSense Forum

Um einen Standort mit redundanter Internetanbindung auszurüsten, eignet sich die Firewall-Distribution pfSense 2.x perfekt. Die Distribution unterstützt standardmässig Load Balancing und Failover mit mehreren WAN-Anschlüssen. Mehr dazu findet man im pfSense Wiki unter Multi-WAN.

Wird der Web Proxy Squid nicht auf dem gleichen Host betrieben, sondern hinter der Firewall, bietet auch diese Konfiguration keine grossen Probleme. Den das LoadBalancing und Failover funktioniert gut.

In diesem Beitrag werde ich auf die Konfiguration eingehen, bei der Squid auf dem selben Host läuft. Im Web findet man sehr viele Beiträge zu diesem Thema. Es scheint für diese Lösung keine Standardkonfiguration zu geben. Je nachdem ob man zusätzliche Pakete installiert hat, kann die Konfiguration abweichen. Was bei einer Installation läuft, muss nicht zwangsläufig bei einer anderen funktionieren. Ich werde hier einfach meine Erfahrungen und Ergänzungen vorstellen, die ich beim Sichten der verschiedenen Anleitungen gemacht habe, bis ich eine funktionierende Konfiguration hatte. Dieser Beitrag soll kein vollständiges „Howto“ sein, sondern nur die wichtigen Punkte hervorheben, die mir geholfen haben.

Schritt 1: Multi-WAN

Als erster Schritt muss die Multi-WAN Konfiguration, wie in der Anleitung beschrieben, erstellt und ohne Proxy getestet werden. Dabei sollten zusätzlich folgende wichtige Punkte beachtet werden:

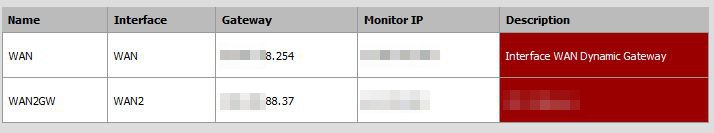

Gateways Einstellungen

Anmerkung zur pfSense Version 2.0.3:

Unter „System->Routing->Gateways“ sollte kein Gateway als „Default-Gateway“ markiert sein. Es scheint als verwendet pfSense standardmässig den Gateway des WAN-Interfaces als „Default-Gateway“. (Beim Versuch das WAN2-Interface als „Default-Gateway“ zu definieren funktionierte die Abfrage über Squid nicht mehr.)

Gateways Einstellungen
Gateways Einstellungen

Anmerkung zur pfSense Version 2.1:

Mit der Version 2.1 scheint das Definieren eines „Default-Gateway“ auch bei mir wieder zu Funktionieren. Daher sollte unter „System->Routing->Gateways“ ein Gateway als „Default-Gateway“ markiert werden.

Unter „Diagnostics->Routes“ kann die Routingtabelle eingesehen werden und dort findet man auch den Eintrag des „Default-Gateway“.

Routingtabelle
Routingtabelle

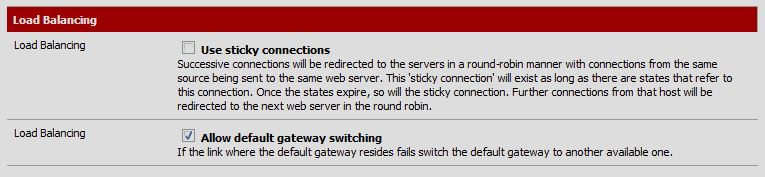

Ein weiterer wichtiger Punkt ist die Einstellung „Allow default gateway switching“ welche aktiviert werden sollte. So wird beim Ausfall des WAN-Interfaces automatisch ein anderes Interface als „Default-Gateway“ eingesetzt. Dies kann unter „System->Advanced->Miscellaneous“ geändert werden.

Load Balancing Einstellungen
Load Balancing Einstellungen

DNS-Server Einstellungen

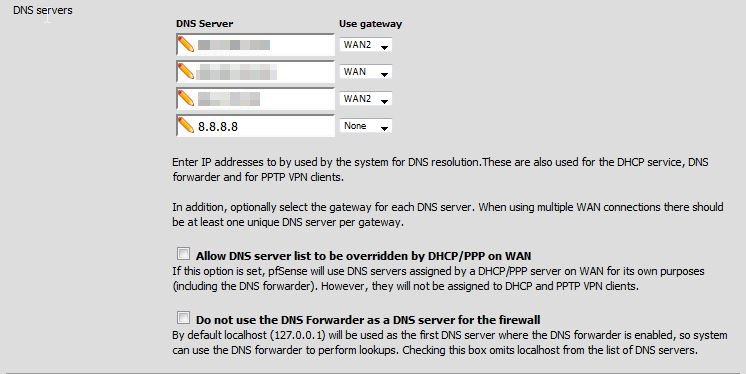

Bei den DNS-Server Einstellungen sollten pro Gateway mindestens ein DNS-Server eingetragen werden. Was auch nicht schaden kann, ist ein öffentlicher DNS-Server der über alle Interfaces erreichbar ist. Hier in diesem Beispiel wurde zusätzlich ein DNS-Server von Google angegeben. Eintragen kann man diese unter „System->General Setup“.

DNS-Server Einstellungen
DNS-Server Einstellungen

Firewall Rules

Zusätzlich zu den Firewall-Regeln die den Datenverkehr über den gewünschten Gateway oder die Gatewaygruppe leiten, muss noch eine eigene Regel für den DNS-Traffic des Squid Proxy erstellt werden.

DNS-Floating Rule
DNS-Floating Rule

Details der Floating-Rule:

  • Interfaces: Wan & Wan2
  • Direction: out
  • Protocol: TCP/UDP
  • Source: any
  • Destination: any
  • Destination Port: 53 (DNS)
  • Gateway: Wan1BalanceWan2 (Definierte Gatewaygruppe)

Schritt 2: Squid Konfiguration

Wurde die Multi-WAN Konfiguration erfolgreich getestet (Unterbruch simulieren der verschiedenen WAN’s, surfen funktioniert noch), kann mit der Konfiguration des Proxy-Server’s angefangen werden.

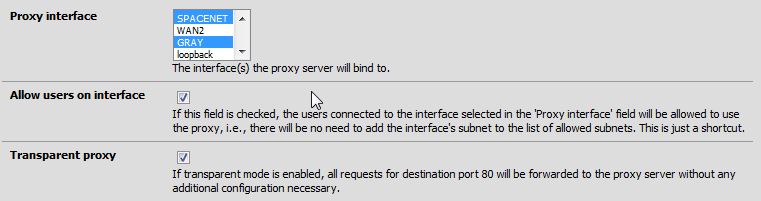

Dazu werden unter „Services->Proxy Server“ die Interfaces ausgewählt bei denen die HTTP-Abfrage über den Proxy Server laufen sollen. Anmerkung: In manchen Anleitungen steht, man soll das „Loopback“ Interface auch auswählen. Dies wird jedoch in dieser Konfiguration nicht verwendet, sondern führt nur zu Fehler bei den Proxy abfragen.

Squid Einstellungen Interfaces
Squid Einstellungen Interfaces

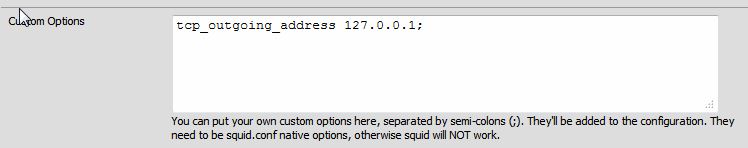

Als letzte Einstellung muss unter „Custom Options“ die Zeile „tcp_outgoing_address 127.0.0.1;“ eingetragen werden. Mit diesem Befehl schickt Squid sämtliche TCP-Anfragen wieder zurück an pfSense, wo dann die Pakete an den richtigen Gateway verschickt werden.

Squid Einstellung Custom Options
Squid Einstellung Custom Options

Zum Schluss

Nach diesen Einstellungen sollten nun alle HTTP-Anfragen die über den Squid Web Proxy gehen, auch vom Load Balancing und Failover Mechanismus von pfSense profitieren. Diese Konfiguration habe ich nun seit einiger Zeit im Einsatz und es scheint gut zu funktionieren.

Bei Webapplikationen welche die Anmeldeinformationen an eine IP knüpfen, kann das Load Balancing zu Probleme führen. Nach dem Anmelden wird man kurze Zeit später wieder abgemeldet. Das ist immer dann der Fall, wenn die Verbindung neu über einen anderen Gateway geht. Um diese Problematik zu minimieren, kann man eigene Floating-Rules definieren oder man verwendet die Option „Use sticky connections“. Diese Option sorgt dafür, dass eine bestehende Verbindung immer über denselben Gateway geleitet wird. Aktivieren kann man sie unter „System->Advanced->Miscellaneous“. (Siehe Screenshot „Load Balancing Einstellungen“)

Nützliche Links

pfSense: Erweitern mit Zusatzpaketen (Erweiterungen)
pfSense doc: Multi-WAN
Google Public DNS
pfSense 2.0.2 Multiwan will filter ssl (squid+squidGuard+Lightsquid)
PDF: Set-up transparent Squid Web Proxy with failover on multi-WAN links
default gateway switching concern
New HOWTO: pfSense Squid Web Proxy with multi-WAN links
pfSense Multi-WAN – How to really make it work
Öffentliche Nameserver in der Schweiz

pfSense – Squid proxy cache in der Konsole löschen

Sollte es einmal nötig werden, den „Squid Proxy Cache“ von Hand zu löschen, kann dies in der Konsole erledigt werden.

Dazu muss die Ausführung von Squid zuerst gestoppt werden:
[cc lang=“bash“]/usr/local/etc/rc.d/squid.sh stop[/cc]

Dann wird das Verzeichnis „/var/squid/cache“, mit sämtlichen Unterverzeichnisse und Dateien, gelöscht:
[cc lang=“bash“]rm -rf /var/squid/cache/[/cc]

Verzeichnis „/var/squid/cache“ wieder erstellen. Den Eigentümer und die Gruppe festlegen, sowie die Berechtigung für das Verzeichnis setzen:
[cc lang=“bash“]
mkdir -p /var/squid/cache/
chown squid:squid /var/squid/cache/
chmod 770 /var/squid/cache/
[/cc]

Da die gesamte Cache-Verzeichnisstruktur gelöscht wurde, muss diese nun wieder neu erstellt werden:
[cc lang=“bash“]squid -z[/cc]

Und zum Schluss kann Squid wieder gestartet werden:
[cc lang=“bash“]/usr/local/etc/rc.d/squid.sh start[/cc]

Nach dem Start sollte der Zugriff über den Proxy wieder funktionieren.

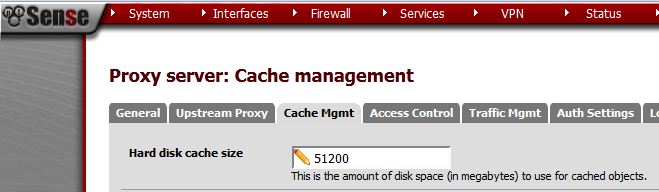

Zur Erinnerung: Die maximale Grösse, welche Squid für den Proxy-Cache verwenden soll, kann mit dem Webgui festgelegt werden:

pfSense - Squid Proxy Cache Size
